燃棒(牛粪木屑混合物)专用带式干燥机
  • 燃棒(牛粪木屑混合物)专用带式干燥机
  • 燃棒(牛粪木屑混合物)专用带式干燥机

燃棒(牛粪木屑混合物)专用带式干燥机

关键词:燃棒烘干 燃棒带式干燥机 烘干牛粪 穿流带式干燥机
所属分类:农林产业行业
案例概述:DW系列带式干燥机是1991年国内首创的单层穿流带式系列产品,已成功用于脱水蔬菜、中药饮片、炒货食品、虾条、水洗羊毛、瓷粉、矿石等多种物料的干燥。

一、物料干燥要求:

燃棒干燥

物料参数:

名称:燃棒(牛粪木屑混合物)

尺寸:直径40mm    长度100mm

单体重量:≈150g

干燥前含水:40%

干燥后含水:15%

产量:10000kg/h

二、干燥设备选型及主要技术参数:

DW-穿流带式干燥机(直燃式热风炉加热)

干燥主机机宽3000mm    干燥段长34000mm

设备占地面积(长×宽×高)34000×3000×2520

装机功率56.5kw/h

循环风机  4-72-6C-2.2kw     15台

排湿风机  4-72-6C-2.2kw     3台

调速电机  BWDE-185-5.5kw    1台

三、设备选型:

  因连续生产的需要,并保证产品的完整性,生产过程中物料要保持静止状态,减少生产过程中的不必要扰动,设备可选用单层DW系列带式干燥机。如果生产场地不足,也可以用多层DW带式干燥机,减少设备占地面积。

四、设计说明:

  DW系列带式干燥机是1991年国内首创的单层穿流带式系列产品,已成功用于脱水蔬菜̣̣̣̣、中药饮片、炒货食品、虾条、水洗羊毛、瓷粉、矿石等多种物料的干燥。设备工作原理见图1。干燥器内分若干单元,每单元热风温度单独可调,热风循环方式可以是向上通风,也可以是向下通风或采用复合通风方式,通常情况下采用向上与向下结合的复合通风方式。由于各种物料干燥时特性差别较大,设备选择时需与设计人员共同协商确定,这样可以有比较合理的通风组合及干燥温度曲线选择。此类设备的废气排放是由个单元引出一定量的废气由专门的排湿风机排出,引出量每单元均由调节阀控制,以利于控制设备内的干燥气氛,再加上各单元的温度控制,加料量控制及网带运行速度调节,可以得到^佳使用效果。这类设备设计的废气排放量占到气体总循环量的10%-17%。当物料的特性不同时,设备选型有较大变化。DW系列的性能,规格见附表。

五、理论计算:

1、水份蒸发量计算

设:干燥加料量为G1               湿料含水率为X1

  产品量为G2               产品含水率为X2

  蒸发水量为W

依据干燥前后^干物料量不变,则:

(1-X1)G1=(1-X2)G2                          ①

 W= G 1-G2                                 ②

          1-X2

由 ① 设  G1 = ————— G2                 ③

          1-X1



         1-X2                  X1-X2

③ 式代入 ② W = ——— G2- G2  = ——— G2       ④

         1-X1                 1-X1



已知X1=40%(湿料^高含水)  X2=15%

G2=10000㎏/h

         1-15%

代入 ①      G1 = ————— ×10000=14167/ h

         1-40%

W=14167kg/h(加料量)-10000kg/h (产品量)=4167kg/h

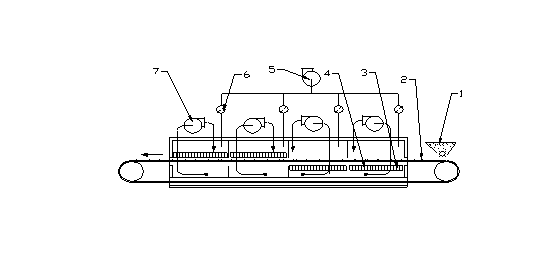

六、工艺流程图或图片(图1)



1.加料器       2.输送带       3.加热器       4.分风器          5.排湿风机       6.调节阀         7.循环风机

七、设备相关用户单位

四川攀钢集团有限公司                    中试线项目

河北邢台华凯实业有限公司             环保洁净型煤项目



视频集锦

    暂无视频集锦...
图片集锦

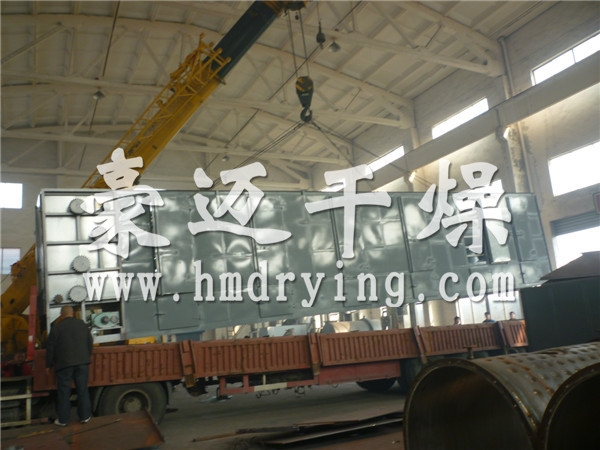

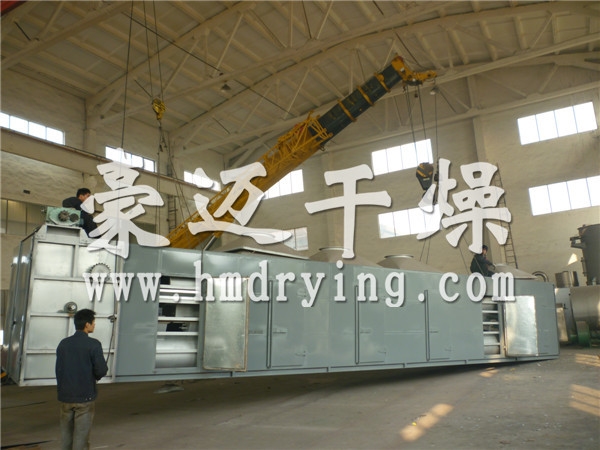

燃棒(牛粪木屑混合物)专用带式干燥机
